Wat is een kruisschakeling en hoe werkt het?
Een kruisschakeling is een elektrische schakeling waarmee je één lamp vanaf drie of meer plekken kunt bedienen.
Dit wordt vaak gebruikt in:
-
Een lange gang
-
Een overloop
-
Een grote woonkamer
-
Een trap met meerdere verdiepingen
Wil je bijvoorbeeld het licht beneden, halverwege én boven aan de trap kunnen bedienen? Dan heb je een kruisschakeling nodig.

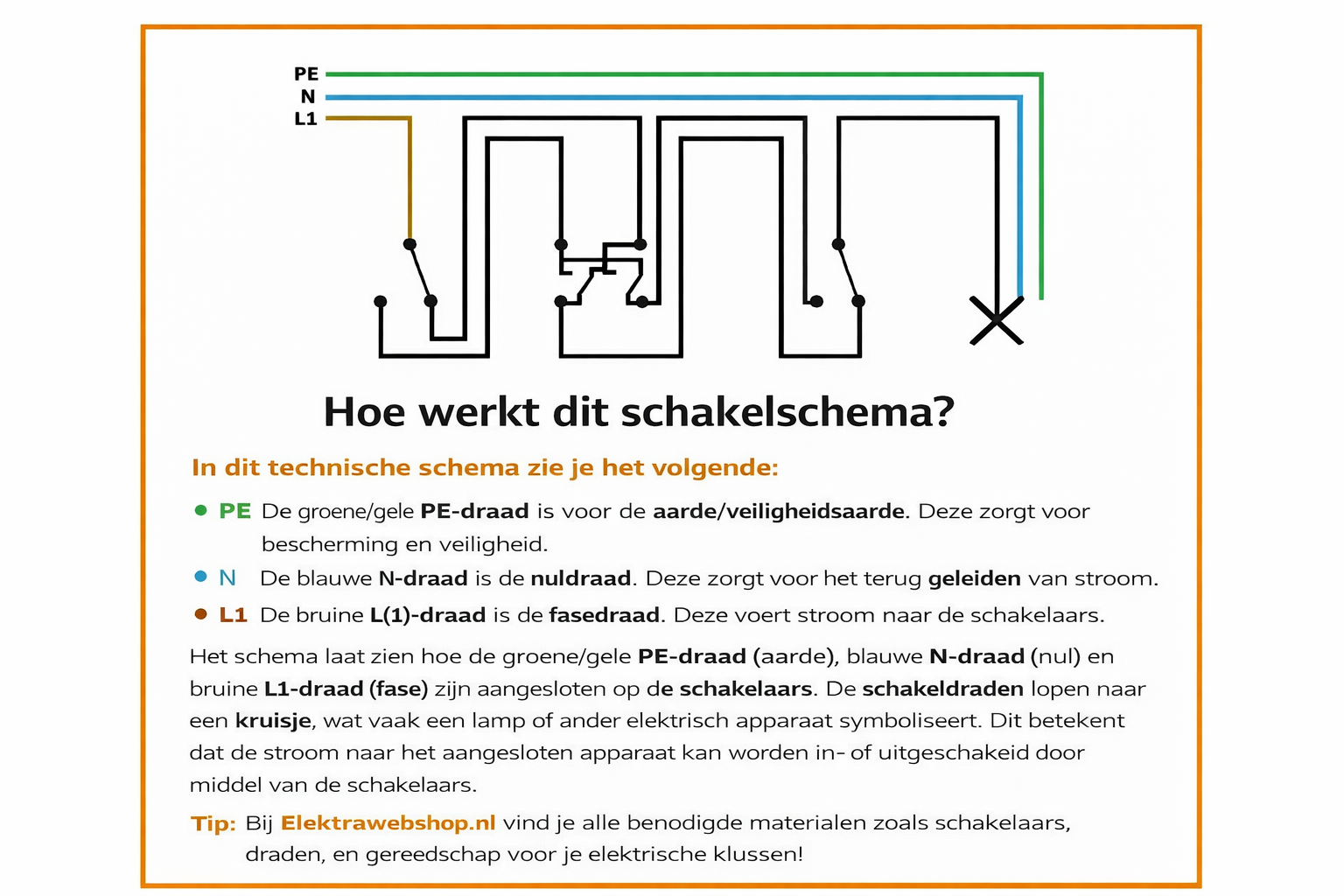

Hoe werkt een kruisschakeling?
Een kruisschakeling is eigenlijk een uitbreiding van een wisselschakeling.
Je hebt nodig:
-
2 wisselschakelaars (aan het begin en einde)
-
1 of meerdere kruisschakelaars (in het midden)
-
1 lamp
-
Fasedraad (bruin)
-
Nuldraad (blauw)
-
Meerdere schakeldraden (zwart)
Simpel uitgelegd:
-
De stroom komt binnen op de eerste wisselschakelaar.
-
Daarna loopt de stroom via twee schakeldraden naar de kruisschakelaar.
-
De kruisschakelaar “kruist” of wisselt de draden om.
-
Vervolgens gaat de stroom naar de tweede wisselschakelaar.
-
Die stuurt de stroom naar de lamp.
Zet je één van de schakelaars om? Dan verandert de stroomrichting en gaat de lamp aan of uit.
